ST推指甲盖大小3D LiDAR模块，边缘AI秒变“透视眼”

当机器人、智能家居和AR眼镜还在为“看不清”而烦恼时，意法半导体（ST）扔出了一颗“小钢炮”——VL53L9直接飞行时间3D LiDAR模块。这个只有指甲盖大小的传感器，居然塞进了2268个测距区域，能像雷达一样扫描54°×42°的视野，最远看9米，每秒刷新100次，精度达到1%。更狠的是，它把处理芯片、电源管理全集成在一个12.8×6.1×4.6毫米的封装里，号称“免校准、即插即用”，连低算力的单片机都能轻松驾驭。ST表示，这玩意儿就是为边缘AI系统量身定做的，让机器人躲开障碍、让AR眼镜读懂手势、让养老院自动检测老人跌倒——而且不用联网，本地就能搞定。

目前能确认到哪一步
announced（已发布）：ST官方于2026年6月22日宣布VL53L9模块，计划2026年7月初量产，目前可提供样品和批量发货。所有技术规格均来自官方新闻稿，尚未有独立评测或第三方验证。

小身材，大视野：2268个“像素”的3D扫描
VL53L9最抓眼球的是它的分辨率：54×42的测距区域，总共2268个“像素点”。这可不是普通ToF传感器那种几十个点的稀疏网格，而是能勾勒出物体轮廓和边缘的精细深度图。ST用了一种叫“双扫描泛光照明”的技术，取代了传统点阵扫描，据说能减少运动伪影、消除盲区，连小物件都能精准捕捉。配合100帧/秒的刷新率，快速移动的物体也能被实时追踪——比如机器人手臂抓取零件，或者VR手柄在空中划过的轨迹。

探测范围从5厘米到9米，覆盖了大多数室内场景。1%的精度意味着在3米外能分辨出3厘米的深度差异，足以识别一个人的手势或一个杯子的位置。ST强调，这些数据是“AI就绪”的，直接输出给边缘AI芯片就能用，不需要复杂的后处理。对于低功耗、低算力的设备来说，这相当于省掉了一颗额外的处理芯片。



集成狂魔：把整个LiDAR系统塞进一颗芯片

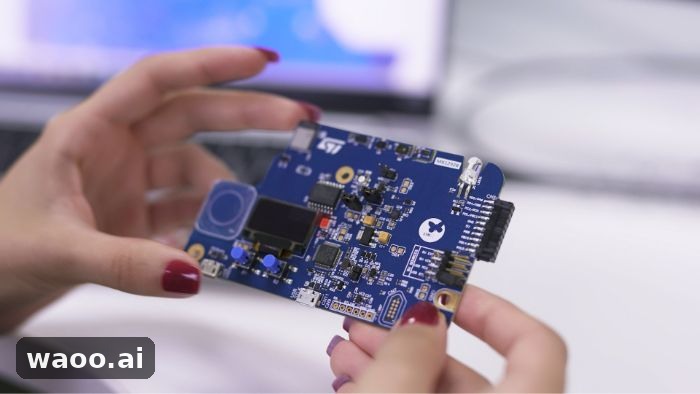

VL53L9的封装尺寸只有12.8×6.1×4.6毫米，比一枚一元硬币还小。但里面却集成了ST自研的堆叠式BSI SPAD传感器、新型超表面光学元件（MOE）、片上dToF处理引擎，以及一颗专用的电源管理IC。这意味着设备厂商不用再外挂处理器、不用费心校准光路，直接焊在主板上就能用。ST宣称它是“完全免校准”的，兼容多种盖板玻璃材料，支持1.2V和3.3V双电源，输出接口可选MIPI或I3C，适配各种CPU架构。

这种高度集成降低了系统复杂度和成本，尤其适合消费级产品。比如AR眼镜，原本需要独立的摄像头、处理芯片和电源模块，现在一个VL53L9就能搞定深度感知。ST还强调它是Class 1激光安全认证，对人眼无害，可以放心用在智能家居和可穿戴设备上。不过，这些优势目前还停留在官方宣传层面，实际功耗、散热和长期稳定性有待量产后的第三方测试。





边缘AI的“眼睛”：从机器人到养老院的野心

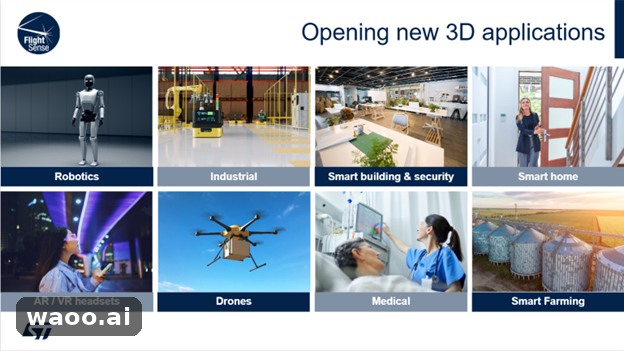

ST给VL53L9画了一张很大的应用版图：机器人用它做SLAM建图和避障，工业自动化用它测量料箱体积，智能楼宇用它统计人流，AR/VR用它做手势和身体追踪，医疗健康则用它监测老人跌倒。这些场景的共同点是：需要在本地实时处理深度数据，不能依赖云端。VL53L9的“AI就绪”输出正好匹配低算力MCU，让边缘设备自己“看懂”环境。

不过，这些应用并非VL53L9独有，竞品如索尼的DepthSense、英飞凌的REAL3等也在争夺同一市场。ST的优势在于模块化、小尺寸和免校准，但9米的最大探测距离在户外或大空间场景中可能不够用。Yole分析师指出，高分辨率多区域dToF模块正成为3D传感下一波增长的关键，而VL53L9能否成为爆款，还要看实际量产后的性价比和客户接受度。
