Efinix Titanium Edge FPGA：边缘AI的功耗、空间与安全三连击

在边缘AI的世界里，每一毫瓦、每一平方毫米都可能决定产品成败。Efinix刚刚发布的Titanium Edge FPGA系列，试图用一套“组合拳”解决功耗、空间和安全三大痛点：静态功耗比自家上一代再降50%，SiP封装把FPGA、HyperRAM和启动闪存塞进一个模块，PCB面积最多省60%；更激进的是，安全版本直接集成后量子密码学引擎，号称符合CNSA 2.0和欧盟《网络弹性法案》要求。目前Ti125已开始送样，Ti70等型号计划2026年Q4送样。

目前能确认到哪一步
announced：厂商已发布产品信息，Ti125（123K逻辑单元）现已送样，Ti125 SiP（集成512Mb HyperRAM）计划2026年8月送样，Ti95（93K）现已送样，Ti70（68K）及Ti70 SiP、Ti40（39K）计划2026年Q4送样。安全版本（Ti125和Ti95）计划2026年Q4送样。所有信息来自Efinix官方新闻稿，尚未有独立评测或第三方验证。

功耗与空间：每毫瓦都要计较
Efinix宣称Titanium Edge的静态功耗比自家Titanium系列再降50%，而后者此前已是业界低功耗标杆。这意味着在电池供电或散热受限的边缘设备中，AI推理可以“永远在线”而不用担心过热或续航。对于需要持续处理传感器数据的工业视觉、无人机等场景，这个数字可能直接决定产品形态。

空间方面，Efinix提供了System-in-Package（SiP）选项，将FPGA、HyperRAM和启动闪存封装在一起，PCB面积相比分立方案最多减少60%。最小封装尺寸仅为5.5mm×5.5mm，可以塞进智能摄像头、可穿戴设备等紧凑空间。不过，SiP版本的送样时间比纯FPGA版本稍晚，Ti125 SiP预计2026年8月，Ti70 SiP则要到Q4。

性能与可靠性：MIPI直连与硬件纠错

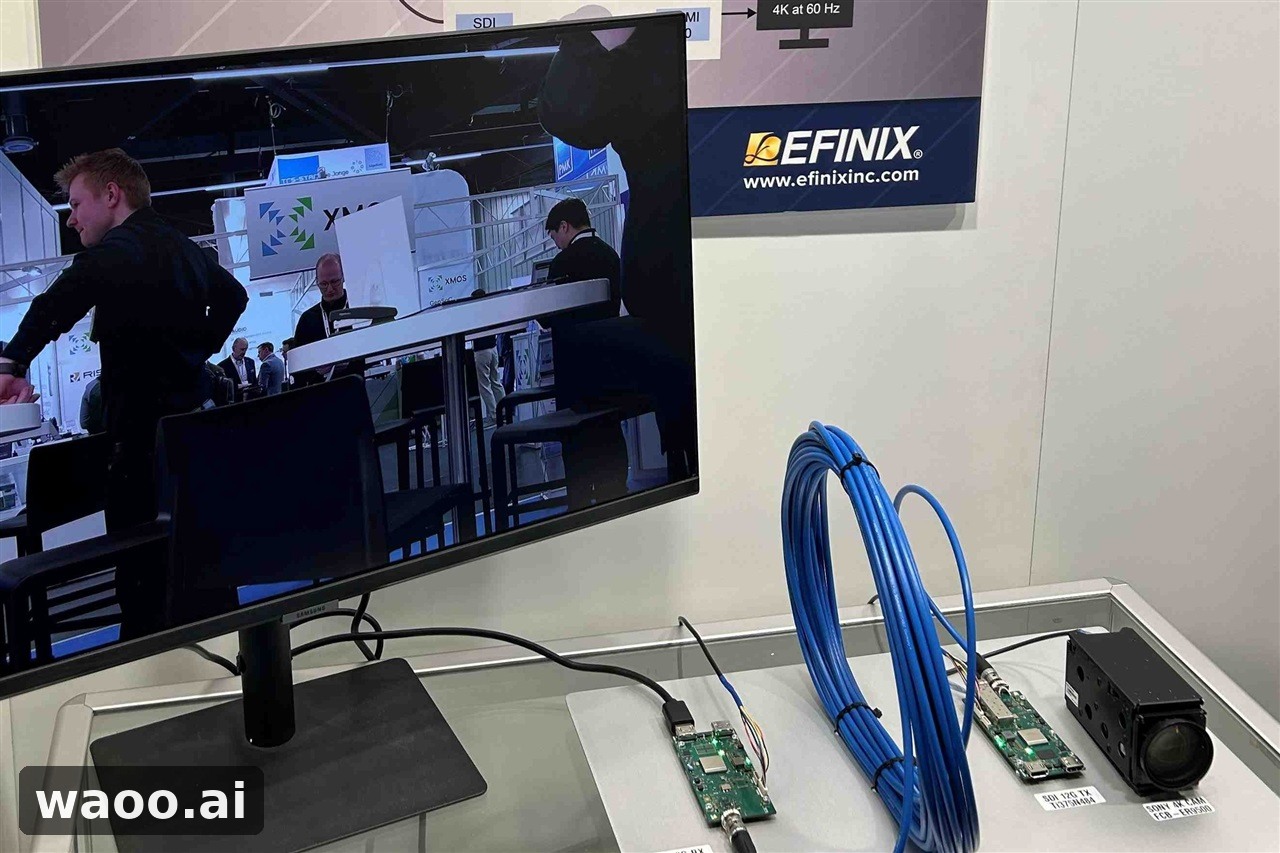

Titanium Edge支持最高2.5Gbps I/O，并原生集成MIPI接口（x1/x2/x4/x8数据通道），可以直接连接多路摄像头或传感器，无需外部桥接芯片。这对于需要多传感器融合的自主系统（如机器人、自动驾驶小车）来说，能简化设计并降低延迟。不过，具体支持的MIPI协议版本和最大通道数，官方新闻稿未详细说明。

可靠性方面，Efinix在芯片内集成了硬件SEU（单粒子翻转）纠错引擎，持续监控并修正配置存储器，防止辐射导致的位翻转。这对在工业、航空等恶劣环境下长期运行的设备至关重要。Efinix声称，结合后量子安全引擎，客户可以“一次设计，信任整个产品生命周期”，但这一说法尚未有第三方长期测试数据支持。

安全：后量子时代提前布局
Titanium Edge的安全版本集成了后量子密码学引擎，支持ML-DSA-65（CRYSTALS-Dilithium）签名认证、AES-256-GCM加密、RSA-4096/EC-DSA-384，以及PUF密钥派生、安全启动、信任链、真随机数发生器（TRNG）等功能。Efinix称这符合CNSA 2.0和欧盟《网络弹性法案》的时间线。对于需要长期部署（如10年以上）的边缘设备，提前支持后量子算法可以避免未来因量子计算威胁而被迫升级硬件。

不过，安全版本目前仅计划在Ti125和Ti95上提供，送样时间定在2026年Q4。Efinix还提供基于FPGA fabric的后量子密码学加速器，支持ML-DSA、ML-KEM、SHA-3等算法，但具体性能数据（如吞吐量、延迟）尚未公布。对于普通用户来说，这些安全特性可能显得“超前”，但对于军工、金融、关键基础设施等领域的客户，这可能是选择Titanium Edge的关键理由。
